一、工作原理
酒精回收塔工作原理利用酒精沸点低于不及其它溶液沸点的原理，用稍高于酒精沸点的温度，将需回收的稀酒精溶液进行加热挥发，经塔体精镏后，析出纯酒精气体，提高酒精溶液的浓度，达到回收酒精的目的。
二、设备结构

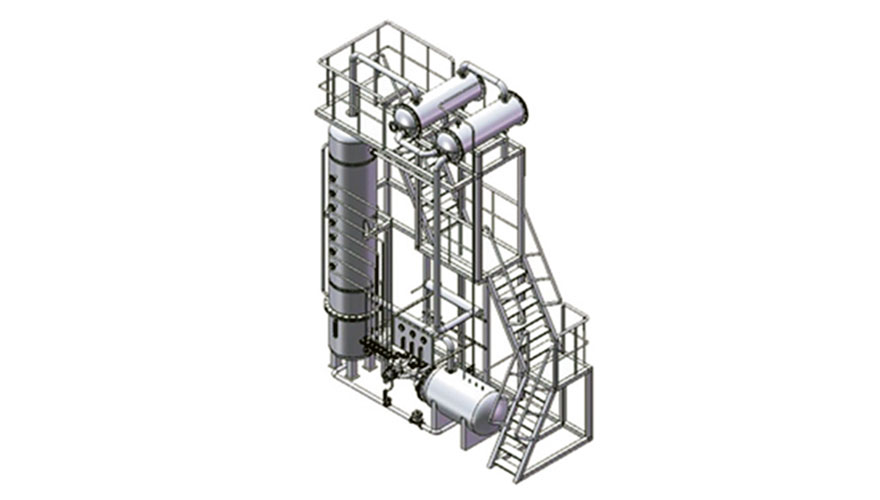

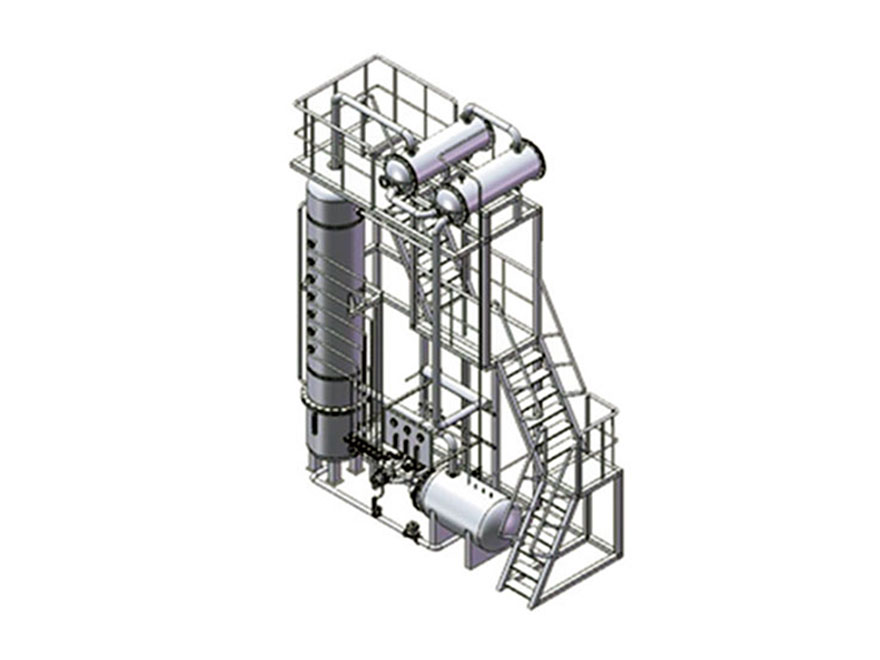

酒精回收塔由塔釜、塔身、冷凝器、冷却器、缓冲罐、高位贮罐六个部分组成，适用于制药、食品、轻工、化工等行业的稀酒精回收，本设备与物料接触部分均采用不锈钢SUS304或SUS316L制造，具有良好的耐腐蚀性能 ，并且具有降低生产成本、提高效率的优点。本装置可将30度～50度的稀酒精蒸馏到93度～95度，残液排放含醇度低，符合要求。
本装置采用不锈钢波纹填料，接触物料部分全部采用不锈钢制造，设备外表面亚光处理，符合医药标准。
三、技术参数
| 标准要求 | JH200 | JH300 | JH400 | JH500 | JH600 | JH800 |
| 塔容积（L） | 640 | 1220 | 1450 | 2300 | 2500 | 3200 |
| 塔身高度（mm） | 8000 | 10000 | 12000 | 15000 | 15000 | 15000 |
| 高位罐容积（L） | 300 | 400 | 650 | 800 | 1000 | 1500 |
| 冷凝面积（m2） | 5 | 9 | 11 | 18 | 25 | 45 |
| 冷却面积（m2） | 1 | 1.5 | 2.2 | 4 | 6 | 8 |
| 换热面积（m2） | 3.0 | 6 | 6.5 | 10 | 15 | 26 |
| 回收能力（kg/h） | 45-50 | 90-100 | 150-160 | 280-300 | 420-440 | 600-620 |
| 设备重量（kg） | 1100 | 1900 | 2300 | 3800 | 4500 | 6800 |
| 外形尺寸（长×宽×高）（mm） | 2300×700 ×9300 | 2600×800 ×12500 | 2500×1000 ×15000 | 3000×1200 ×18000 | 3500×1400 ×18000 | 4200×1800 ×18000 |
| 回收浓度（%） | >90 | |||||
| 填料形式 | 陶瓷波纹或不锈钢波纹填料 | |||||
